Luat使用rc522读写门禁卡(RFID)

合宙 模组资料网 7个月前 (05-15) 166次浏览 已收录 0个评论 扫描二维码

何为rc522

就是这个东西

Luat使用rc522读写门禁卡(RFID)

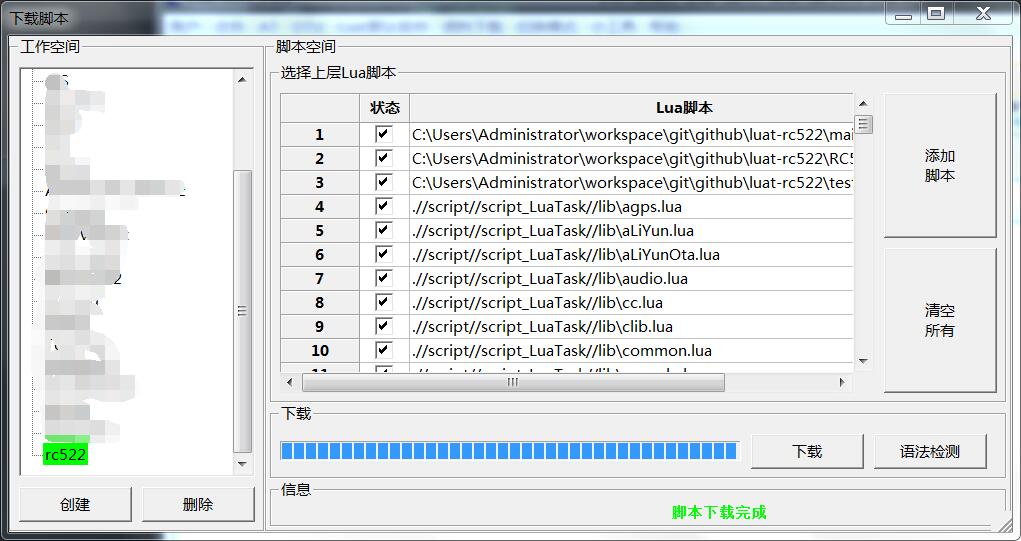

代码下载和文件说明

下载地址: https://gitee.com/wendal/luat-rc522

RC522.lua — 驱动程序
test.lua — 测试程序
main.lua — demo的入口

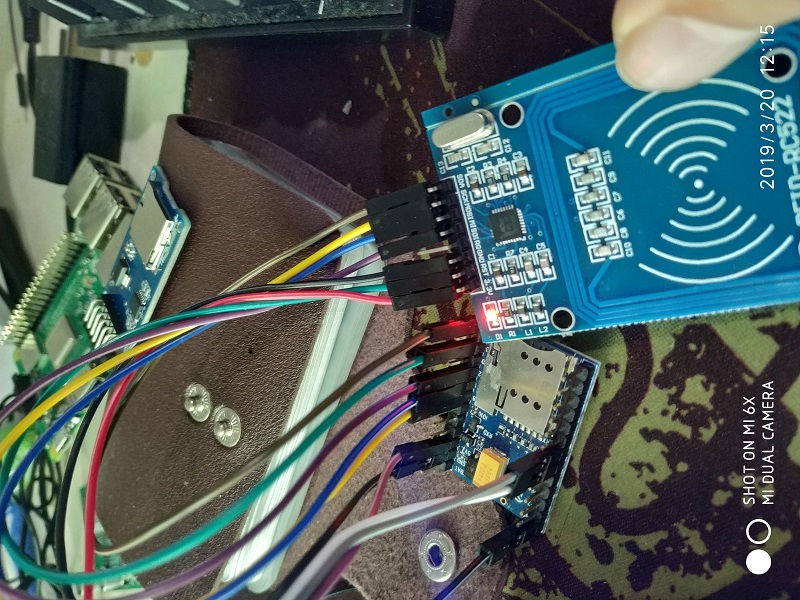

接线要求

ColorRC522Air202 S6func
绿RSTGPIO 3reset
3.3v额外3.3v供电
GNDGND与电源共地
MISOSPI_DIrc522->air202
MOSISPI_DOair202->rc522
SCKSPI_CLKSPI 时钟
SDAGPIO 2SPI 片选

Luat使用rc522读写门禁卡(RFID)

注意: 供电必须是3.3v!注意共地!!否则不稳!!

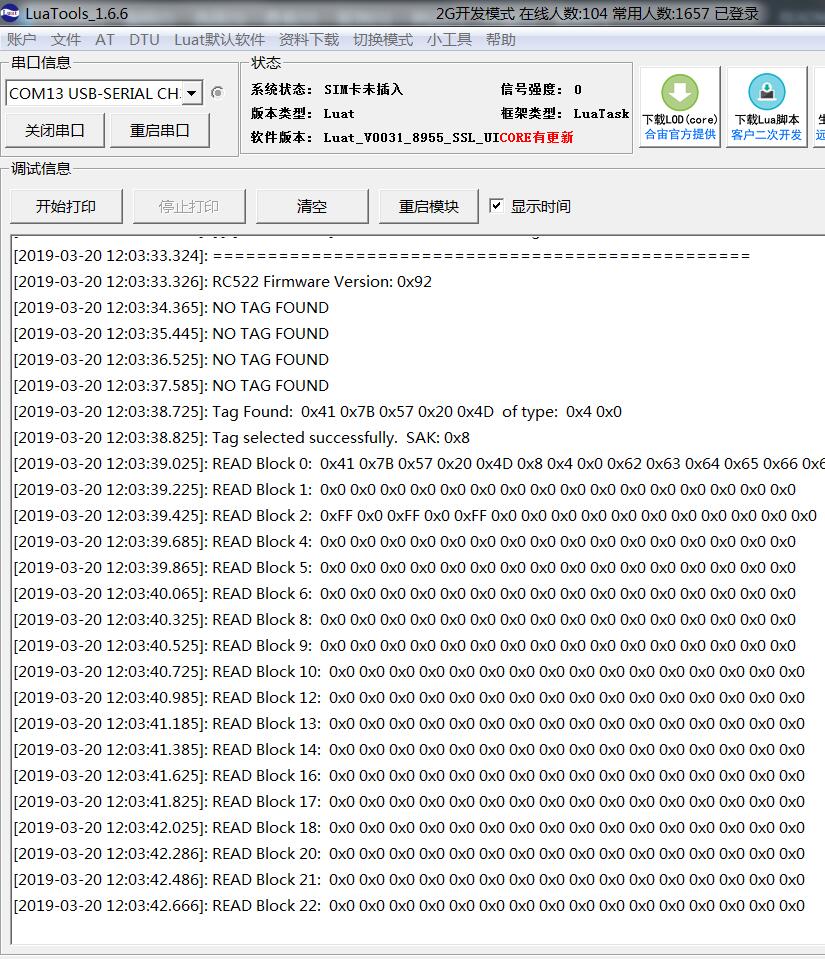

使用截图

Luat使用rc522读写门禁卡(RFID)

Luat使用rc522读写门禁卡(RFID)

后续思考

改造期间, 萌生一个想法, 如果能提供esp8622中gpio/tmr/spi的luat适配封装,不就可以极大地扩展luat的驱动范围了?!
